国产精品自产拍在线观看花钱看丨亚洲啪啪aⅴ一区二区三区9色丨午夜无码一区二区三区在线丨色先锋资源久久综合5566丨亚洲综合欧美色五月俺也去丨国产粉嫩尤物极品99综合精品丨少妇29p丨国产免费久久久丨男女天堂av丨欧美人体做爰大胆视频丨一本不卡av丨4438xx亚洲最大五色丁香一丨无码国产精品一区二区免费3p丨人妻少妇heyzo无码专区丨国产精品毛片久久久久久丨www激情com丨午夜性生活片丨久久爽精品区穿丝袜丨www.亚洲色图.com丨日韩欧美在线观看一区二区



    陽極氧化資訊：陽極氧化后得到的新鮮氧化膜，可以及時進(jìn)行著色處理，既美化了氧化膜表面，又能增加抗蝕能力。純鋁、鋁鎂合金和鋁錳合金的氧化膜，易于染成各種不同的顏色，鋁銅和鋁硅合金的氧化膜發(fā)暗，只能染成深色。



    (1)整體著色



    將鋁及鋁合金放入含有機(jī)物(如甲酚、苯磺酸、磺基水楊酸等)的電解液中進(jìn)行陽極著色處理，在陽極氧化的同時也被著色，微小的顆粒分散于膜孔的內(nèi)壁，由于入射光的散射產(chǎn)生不同的色彩。微小顆粒來自基體金屬或電解液中有機(jī)物的分解產(chǎn)物，顏色的深淺與膜的厚度有直接關(guān)系。該工藝因需要高的陽極電流密度和高的電壓，所以能量消耗大。



    (2)電解著色



    鋁及鋁合金經(jīng)過陽極氧化后，再放人含有鎳鹽、鉆鹽、錫鹽或銅鹽等溶液中進(jìn)行交流電解，使膜孔底部沉積上金屬鎳、鈷、錫或銅等而呈現(xiàn)出不同的色彩。該工藝具有工藝簡單、能耗低、著色均勻、生產(chǎn)效率高等特點。表7—4列舉了鋁及鋁合金的電解著色工藝。



    電解著色一般采用交流電源，用比鋁電位較正的金屬(如不銹鋼、石墨等)作為另一電極。

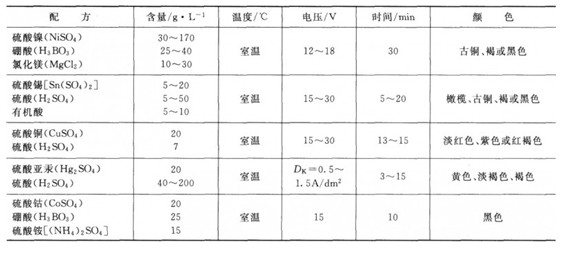

表7-4鋁及鋁合金的電解著色工藝



    (3)有機(jī)染料著色



    由于氧化膜具有多孔性和強(qiáng)的吸附能力因而可以染上不同的顏色。最適宜直接著色的氧化膜是從硫酸溶液中得到的陽極氧化膜，它使大多數(shù)鋁及鋁合金形成無色透明膜，有適宜的厚度、孔隙率和吸附性。草酸陽極氧化工藝較硫酸工藝價格高，得到黃色膜。當(dāng)膜層超過50μm即得到自然的黃色或棕色。鉻酸陽極氧化工藝由于膜薄、孔隙少，而且它本身是灰色的，一般不宜著色。著色對氧化膜的要求是膜厚適宜、有足夠的孔隙和良好的吸附能力、無外傷和污染。表7—5列出鋁及鋁合金有機(jī)染料著色工藝。

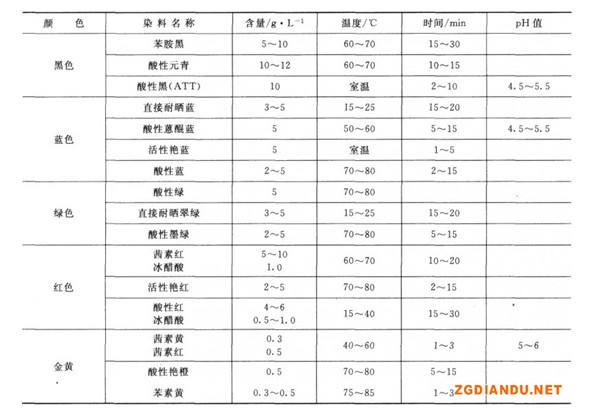

表7-5鋁及鋁合金有機(jī)染料著色工藝



     (4)無機(jī)鹽著色



    無機(jī)鹽著色主要依靠物理吸附作用，鹽分子進(jìn)入孔隙發(fā)生化學(xué)反應(yīng)而得到有色物質(zhì)。限于無機(jī)鹽的色種較少，色調(diào)也不夠鮮艷，現(xiàn)應(yīng)用不多。無機(jī)鹽著色工藝見表7-6。鋁及鋁合金陽極氧化后經(jīng)徹底清洗，先在溶液(1)中浸漬，水洗后再浸入溶液(2)中，這樣交替進(jìn)行2～4次即可。溶液溫度為室溫或加熱至50～60℃，每次浸漬5～lOmin。著色后清洗干凈，熱水封閉，或60～80℃烘干，再進(jìn)行涂漆或浸蠟處理以提高耐蝕能力。
